Hộp nối cáp ngầm loại quấn băng bơm nhựa RESIN đến 36kV - CELLPACK ĐỨC
Tape - resin Straight Joint WMB 36KV


- Áp dụng:

  • Hộp nối quấn băng, bơm nhựa resin WMB phù hợp đấu nối cho cáp đồng hoặc nhôm, 1 pha hoặc 3 pha cách điện PE, XLPE, EPR.

- Cấp điện áp:

  • U0/U (Um) 6/10 (12) - 18/30 (36) kV

- Tiêu chuẩn thử nghiệm

  • Hộp nối resin WMB được thử nghiệm theo tiêu chuẩn VDE 0278 part 1, VDE 0278 part 2.


Các thành phần chính của hộp nối cáp:

  • Túi nhựa Resin 2 ngăn 445 gram

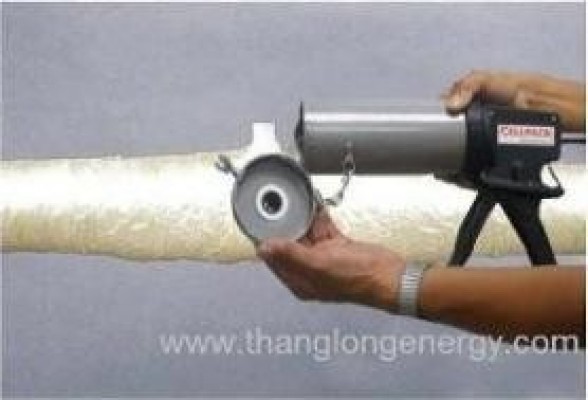

  • Van bơm nhựa Resin
  • Vòi xả nhựa Resin
  • Ống màn đồng tiếp địa 35mm2
  • Lò xo chịu lực loại nhỏ
  • Lò xo chịu lực loại to
  • Băng bán dẫn, CP 61
  • Băng cách điện cao thế, CP 62
  • Băng lưới độn, CP 75
  • Băng PVC trong, CP 71
  • Băng chịu lực, CP 73
  • Băng matic làm kín, CP 64
  • Bộ chùi cáp, vải nhám...
  • Ống nối CU or AL.



Hộp nối cáp ngầm 1 pha WMB-1

Phù hợp đấu nối với cáp Cu hay Al có tiết diện từ 25mm2 - 630mm2

Hộp nối cáp ngầm 3 pha WMB-1

Phù hợp đấu nối với cáp Cu hay Al có tiết diện từ 25mm2 - 400mm2
