Thiết bị kiểm tra cáp thép MAGNOGRAPH II

Thiết bị kiểm tra cáp thép
Model: MAGNOGRAPH II
Nhà sản xuất: HS / Canada; Xuất xứ: Canada

Thông số kỹ thuật cơ bản:
- Kiểm tra cáp thép các loại có đường kính từ 12 - 64mm
- Tốc độ kiểm tra tối đa lên tới 3 m/s
- Chức năng cài đặt kiểm tra tự động và hiệu chuẩn.
- Dễ dàng tháo lắp vào cáp cần kiểm tra, dễ vận hành
- Cáp cần kiểm tra không cần chuẩn bị đặc biệt do đầu đo được chế tạo chống nước và dầu mỡ từ cáp thép.
- An toàn điện khi sử dụng

Chỉ tiêu kỹ thuật:
- Kích thước và khối lượng: Nhỏ gọn, khối lượng nhẹ, dễ dàng vận chuyển bằng tay.
- Hoạt động:
   + Đầu đo: Sử dụng hiệu ứng Hall và từ trường mạnh. Dò khuyết tật (mòn, ăn mòn, đứt, các bất thường trong cáp , v.v…) và encoder ghi lại chính xác vị trí khuyết tật. Phát hiện khuyết tật cáp bị ăn mòn (LMA) và bị đứt cục bộ một phần (LF). Có các loại điều hợp cho cáp có đường kính từ 12 - 64 mm.
   + Bộ thu thập và hiển thị kết quả kiểm tra: Gồm máy tính và bộ thu thập dữ liệu. Kết nối trực tiếp với đầu từ, đựng trong vali chống nước nhỏ gọn, xách tay; chạy bằng nguồn 100-240 V 50-60Hz hoặc pin 12 V. Màn hình máy tính hiển thị đầy đủ thông tin kiểm. Lưu kết quả đo trong máy tính.
   + Phần mềm MAGWIN bản quyền của nhà sản xuất HS chạy trên nền Windows XP Professional có bản quyền. Xử lý thông tin kết quả đo đạc trên máy tính. Hiển thị/xuất ra đồ thị đo kết quả ở dạng LMA (Kg/m và %), LF. Có file setup dự phòng.

Chỉ tiêu khác:
- Năm sản xuất: 2011
- Tất cả thiết bị và các phần đi kèm hoạt động hoàn toàn phù hợp với môi trường khắc nghiệt trong công nghiệp, điều kiện thời tiết và môi trường VN.
An toàn chất lượng:
- Giao kèm chứng chỉ xuất xứ CO bản gốc của phòng TM nước xuất khẩu.
- Chứng chỉ kiểm tra chất lượng và kiểm tra cáp thử của thiết bị tại xưởng của nhà sản xuất.
Hướng dẫn sử dụng, bảo hành và vật tư dự trữ:
- Hướng dẫn sử dụng thành thạo cho kỹ thuật viên, cung cấp đủ tài liệu hướng dẫn sử dụng Anh/Việt
- Có Partbook bản chính và bản vẽ minh họa kèm theo.
- Bảo hành 02 năm kể từ ngày chạy thử và ký nghiệm thu thiết bị; bao gồm hiệu chỉnh hoặc cài đặt lại khi có yêu cầu.
- Thiết bị dễ vận hành, bền và ổn định nên không cần bộ toolkit, không cần phụ tùng thay thế, dự trữ.

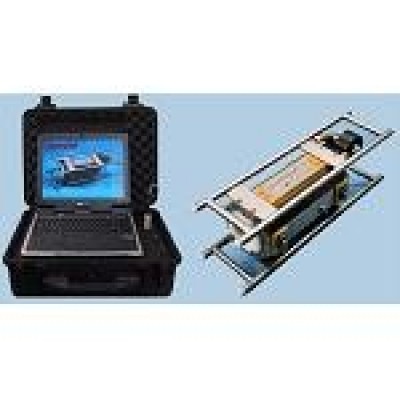

Thiết bị MAGNOGRAPH® II bao gồm:
- Phần mềm Magnograph® "Windows®";
- Điều hợp thu thập dữ liệu với kết nối USB;
- Máy tính xách tay siêu bền;
- Bộ phận xử lý tín hiệu và DAP
- Phần đầu kiểm tra. (all above housed in a rugged carry case) Sensor Head complete with UHMWPE rope guide (five sets) for rope diameters from 0.5 inch (12mm) to 2.5 inch (64mm), high resolution length transducer, carrying handles, magnetic circuits and cable connector.
- Cáp nối đầu đo dài 15 mét.
- Vali đựng chuyên dụng.
- Tài liệu hướng dẫn sử dụng Tiếng Anh và Tiếng Việt
