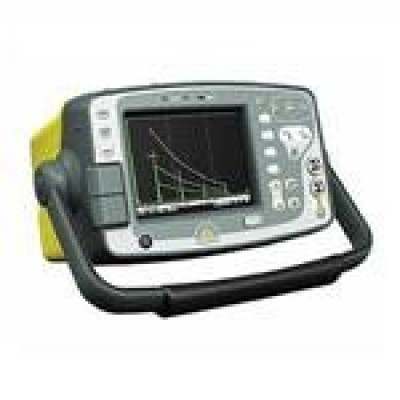

Thiết bị siêu âm dò khuyết tật kim loại SiteScan 123W

Thiết bị siêu âm dò khuyết tật kim loại

Model: SiteScan 123W

Nhà sản xuất: Sonatest / Anh

SiteScan 123W - Thiết bị dò khuyết tật lý tưởng cho trường đào tạo
Model 123W là thiết bị dò khuyết tật đơn giản và được sử dụng bởi nhiều tổ chức đào tạo hàng đầu thế giới. Với giao diện sử dụng dễ quen thuộc chỉ trong vài phút, các kỹ thuật viên có thể tập trung vào vận hành và học nguyên lý siêu âm. Hình dung các tín hiệu tương tự từ bộ khuyếch đại hiển thị chi tiết theo yêu cầu cho để giải thích/mô phỏng song siêu âm thay đổi như thế nào với các loại khuyết tật khác nhau, chẳng hạn như các lỗ hay vết nứt, là các yếu tố cần thiết để hiểu biết về siêu âm bậc ở cấp I và cấp II. Model 123W có đầu ra video cho kết nối tới máy chiếu, màn hình, tivi… để trình chiếu trong lớp học.

Thông số kỹ thuật:

Dải kiểm tra: 0-5mm đến 0-10000mm đối với thép. Điều chỉnh theo các mức 10mm hoặc 1mm

Vận tốc âm: 1000 – 9999 m/s

Điểm không đầu dò: 0 - 999.999 μs

Độ trễ: 0 - 10000m tại vận tốc truyền trong thép theo các bước 0.05

Độ khuếch đại: 0 - 110dB theo các bước 0.5, 1, 2, 6, 10, 14, 20 dB

Chế độ kiểm tra: Xung phản hồi và truyền-nhận

Các cổng

Điều chỉnh được điểm bắt đầu & độ rộng trong toàn dải

Biên độ 0-100%, với bước đặt 0.5%

Các cảnh báo âm thanh & hình ảnh

Trigger cực dương đơn cổng

Các chế độ đo lường

Độ sâu: Độ sâu và biên độ của tín hiệu tại một cổng

Trig: Hiển thị lượng giác học đường chiếu, độ sâu và khoảng cách bề mặt

Tính toán độ sâu skip depth và bù đường cong bề mặt, X-offset cho bộ chuyển đổi

T-Min: Giữ độ dày nhỏ nhất trong chế độ đo độ sâu

Điện áp xung: Biên độ đỉnh -200 V

Độ rộng xung: Cố định 100ns

Tần số xung lặp lại (tần số phát xung): Có thể chọn từ 5 - 1000Hz

Màn hiển thị

Màn hình màu TFT

Vùng hiển thị 111.4 x 83.5mm (4.39 x 3.29 in)

Vùng ảnh A-scan 315 x 200 max

Có thể điều chỉnh độ sáng

Có thể quan sát được trong điều kiện ánh sáng mặt trời

Tộc độ cập nhật màn hình: 50 hoặc 60Hz

Sóng phản xạ: Full Wave (toàn sóng)

Dải tần: Dải rộng 1 - 10 Mhz (-6dB)

Độ tuyến tính trục đứng: 1% toàn chiều cao màn hình

Độ tuyến tính bộ khuyếch đại: +- 0.1 dB

Độ tuyến tính trục ngang: 0.33% toàn độ rộng màn hình

Loại bỏ nhiễu: 50% tiếng ồn

Cảnh báo LED khi được kích hoạt

Làm mịn dạng song: Tạo một đường bao tín hiệu mịn

Đơn vị đo: mm hoặc inch

DAC: Có thể nhập vào 10 điểm để vẽ đường cong DAC

Các đường cong tham chiếu –2, -6, -10, -12, -14 dB có thể được chọn cho các chuẩn JIS, ASME, và EN1714

AWS: Tự động xác định kích thước khuyết tật theo tiêu chuẩn AWS D1.1 Structural Welding Code của Hiệp hội hàn Hoa Kỳ

Bộ nhớ cài đặt: 100 chương trình cài đặt hiệu chuẩn

Bộ ghi giá trị đo độ dày: 8000 giá trị đo độ dày được lưu theo định dạng đánh mã Khối/Vị trí/Số hiệu hay dạng bảng tính kí tự-số được lập trình trước..

Có thể truyền sang Excel sử dụng phần mềm SDMS.

Dừng màn hình: Giữ dạng sóng hiện thời trên màn hình.

Bộ nhớ lưu giá trị đỉnh: Cho phép lưu lại các đỉnh xung phản hồi.

Trợ giúp trực tiếp: Hướng dẫn người vận hành khi thao tác trên các phím

Hỗ trợ ngôn ngữ: 6 ngôn ngữ có thể được chọn: tiếng Anh, Đức, Pháp, Tây ba Nha, Đan Mạch, Ý, Nga, Séc, Hungari. Các ngôn ngữ khác có thể có khi yêu cầu.

Cổng USB: Để kết nối tới PC, bàn phím, và máy in.

Các đầu ra khác: Video & RS232

Kiểu kết nối đầu dò: BNC hay LEMO 1 (tuỳ chọn khi đặt hàng )

Nguồn cấp Pin: Lithium Ion 14.4 V 5.0 ampe-giờ

Lên tới 16 giờ vận hành, có chỉ thị báo hiệu khi sạc pin. Thời gian sạc pin 4 giờ.

Tuỳ chọn gói nguồn cấp điện lưới

Bộ sạc pin: 100 – 240 VAC, 50-60 Hz

Môi trường làm việc: Phù hợp IP67 chống nước và bụi

Dải nhiệt độ: Làm việc: -10oC đên 55oC

Lưu kho: -40oC đến 75oC

Kích thước: 256 x 145 x 145mm

Trọng lượng 2.5 kg gồm cả pin
