Thiết bị siêu âm dò khuyết tật kim loại

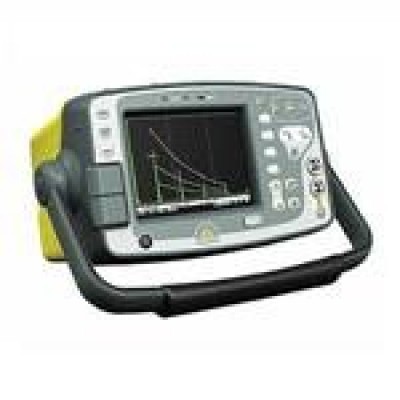

Model: SiteScan 150S
Nhà sản xuất: Sonatest / Anh
150S - Thiết bị dò khuyết tật dải rộng đầy đủ tính năng
Dựa trên cơ sở của model 123W, Model 150S có cùng bộ khuyếch đại dải rộng được tăng cường với tất cả các yêu cầu đặc tính phần mềm để nâng cao độ chính xác và hiệu suất vận hành. Thiết bị bao gồm các công cụ xác định khuyết tật tiêu chuẩn, các chế độ đo lường tiên tiến, hiển thị dạng sóng toàn màn hình, bộ nhớ lưu giá trị đọc độ dày và tính năng hiệu chuẩn tự động.
Thông số kỹ thuật:
Dải kiểm tra: 0-5mm đến 0-10000mm đối với thép. Điều chỉnh theo các mức 10mm hoặc 1mm
Vận tốc âm: 1000 – 9999 m/s
Điểm không đầu dò: 0 - 999.999 μs
Độ trễ: 0 - 10000m tại vận tốc truyền trong thép theo các bước 0.05
Độ khuếch đại: 0 - 110dB theo các bước 0.5, 1, 2, 6, 10, 14, 20 dB
Chế độ kiểm tra: Xung phản hồi và truyền-nhận
Các cổng
Các chế độ đo lường
Điện áp xung: Biên độ đỉnh -200 V
Độ rộng xung: Cố định 100ns
Tần số xung lặp lại (tần số phát xung): Có thể chọn từ 5 - 1000Hz
Màn hiển thị
Tộc độ cập nhật màn hình: 50 hoặc 60Hz
Sóng phản xạ: Full Wave (toàn sóng), positive (nửa dương), negative (nửa âm), RF
Dải tần: Dải rộng 1 - 10 Mhz (-6dB)
Độ tuyến tính trục đứng: 1% toàn chiều cao màn hình
Độ tuyến tính bộ khuyếch đại: +- 0.1 dB
Độ tuyến tính trục ngang: 0.33% toàn độ rộng màn hình
Loại bỏ nhiễu: 50% tiếng ồn
Làm mịn dạng song: Tạo một đường bao tín hiệu mịn
Đơn vị đo: mm, inch hoặc thời gian
AGC: (Automatic Gain Contro) điều khiển tự động độ khuyếch đại biên độ xung phản hồi nằm trong vùng 10 – 90% chiều cao màn hình.
DAC: Có thể nhập vào 10 điểm để vẽ đường cong DAC
AWS: Tự động xác định kích thước khuyết tật theo tiêu chuẩn AWS D1.1 Structural Welding Code của Hiệp hội hàn Hoa Kỳ
API: Tự động xác định kích thước khuyết tật theo tiêu chuẩn API 5UE của Viện dầu mỏ Mỹ
AVG/DGS: Tự động xác định kích thước khuyết tật theo dữ liệu đầu dò
Bộ nhớ lưu ảnh Ascan: 800 dạng sóng
Bộ nhớ cài đặt: 100 chương trình cài đặt hiệu chuẩn
Bộ ghi giá trị đo độ dày: 8000 giá trị đo độ dày được lưu theo định dạng đánh mã Khối/Vị trí/Số hiệu hay dạng bảng tính kí tự-số được lập trình trước. Có thể truyền sang Excel sử dụng phần mềm SDMS.
Tự động hiệu chuẩn: Tự động hiệu chuẩn bằng hai xung phản hồi.
Dạng sóng tham chiếu: Sóng âm đã được lưu trong máy có thể gọi lịa và hiển thị trên màn hình với màu khác với màu của dạng sóng hiện tại để sánh dữ liệu đã lưu và dữ liệu trực tiếp.
Dừng màn hình: Giữ dạng sóng hiện thời trên màn hình.
Bộ nhớ lưu giá trị đỉnh: Cho phép lưu lại các đỉnh xung phản hồi.
Trợ giúp trực tiếp: Hướng dẫn người vận hành khi thao tác trên các phím
Hỗ trợ ngôn ngữ: 6 ngôn ngữ có thể được chọn: tiếng Anh, Đức, Pháp, Tây ba Nha, Đan Mạch, Ý, Nga, Séc, Hungari. Các ngôn ngữ khác có thể có khi yêu cầu.
Cổng USB: Để kết nối tới PC, bàn phím, và máy in.
Các đầu ra khác: Giao diện nối tiếp, composite video (PAL & NTSC), đầu ra tương tự cho biên độ và khoảng cách được cập nhật tại tốc độ PRF
